KüstenSchutzSchiffe
der Koni-Klasse
Die Hauptaufgaben der Küstenschutzschiffe der Koni-Klasse bestanden in der
U-Boot Abwehr, im Geleitschutz sowie in der Verteidigung des Küstenvorfeldes.
Techniche Daten
| Schiffstyp: |
Fregatte, VM-Name KSS, NATO-Code Koni |
| Besatzung: |
110 Mann |
| Bauweise: |
9 Abteilungen, Flushdeck-Bauweise, Spiegelheck, Aufbauten vorwiegend aus Leichtmetall, Flossenstabilisierung |
Wasserverdrängung:
(Deplacment) |
1518 t - normal
1596 t - voll
1820 t - max |
| Länge über alles: |
96,50 m |
| Breite über alles: |
12,70 m |
| Tiefgang: |
3,05 m vorn
3,14 m achtern |
| Höhe Wasserlinie-Mastspitze: |
26,10 m |
| Freibord: |
vorn - 6,50m
mittschiffs - 3,20m
achtern - 4,00 m |
| Geschwindigkeit: |
Vmax 30,1 kn
Vöko 14,6 kn |
| Reichweite: |
4700 sm bei 14,6 kn |
| Brennstoffvorrat: |
140t |
| Antriebsanlage: |
Dieselantrieb 18-Zylinder-Zweitakt-Gegenkolben 2 x 8000 PS
Gasturbine 20000 PS |
| Anzahl Propeller: |
3 |
| Hersteller: |
Gorky-Werft Zelenodolsk (SU) |
| Kosten: |
ca. 120 Mio DM (Deutsche Mark Ost) |
| in Dienststellung: |
Projekt-Nummer 1159/2 am 10.05.1979 |
4. KSS-Brigade
| Klasse |
Bau-Nr. |
Name/VM |
in Dienst |
außer Dienst |
Bord-Nr. |
| Koni |
1159/1 |
Rostock |
25.07.1978 |
03.10.1990 |
141 |
| Koni |
1159/2 |
Berlin |
10.05.1979 |
03.10.1990 |
142 |
| Koni |
1159/3 |
Halle |
28.01.1986 |
03.10.1990 |
143 |
Bewaffnung des Schiffes
| Artillerie: |
2x76mm Doppellafetten AK 726; Max. Reichweite: 15500m; Feuergeschw.: 90 Schuss/min/Rohr; Anfangsgeschw. (v0) 980m/s
2x30mm Doppellafetten AK 230; Max. Reichweite: 4000m;
Feuergeschw.: 1000 Schuss/min/Rohr; Anfangsgeschw. (v0) 1050m/s |
| Raketen: |
1x FK-System SA-N-4 (8 Ä 10) Silo mit Hebebühne für Doppelstarter (ZIF 122) für RZ-13 Raketen; Max. Reichweite: 12 000 m;
Startgewicht: 150 kg; Gefechtskopf: 20 kg TNT; Durchmesser: 0,21 m; Länge: 3,20 m; Spannweite: 0,64; Geschwindigkeit: 2,0 Mach; Leitgerät: MPZ-301 |
| UAW-Bewaffnung.: |
2x WABO RBU-6000 je 12 Rohre für WABO RGB-60;
Max. Reichweite: 5230m; Kaliber: 213mm; Gewicht: 165kg |
| Minen-Bewaffnung: |
14 Minen der Typen KB, KMD-2-1000, UDM-E, GM3 |
Waffenleitanlagen für alle Bewaffnungsarten |

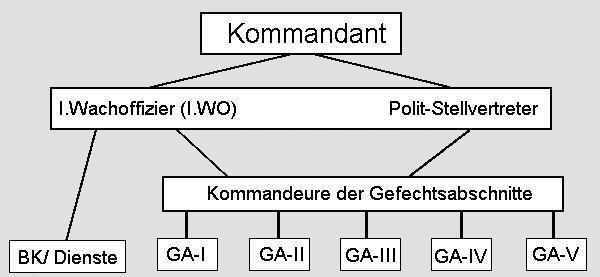

Die Kommandostruktur
Ausrüstung der GA´s
GA-I
Navigationsabschnitt
|
Kreiselkompass "Kurs 5" |
| Magnetkompass KMOT |
| Fahrtmessanlage LI-40 |
| Echolotanlage NEL-10 |
| Funkpeiler Rumb |
| Funkmessstation "DON" |
| Kartenvergleichsgerät "Palma" |
| Infrarotanlage "Ogon 50" |
| Koppelautomat AP-4 |
| Decca Anlage Pirs 1M |
| Selbststeueranlage "Pyton" 2M |
| Wetterstation KIW |
| Periskopvisier PMK-453 |
GS
Gefechtsstationen |
1-I Ruder
2-I Kartenraum
3-I Kreiselraum
4-I Rudermaschinenraum
|
GA-II
Artillerie- und Raketenabschnitt
|
2 x 76 mm Doppellafette AK 726 |
| 2 x 30 mm Doppellafette AK 230 |
| 1 x Silo mit Hebebühne für Doppelstarter für Raketen RZ-13 |
| 2 x Düppelwerfer |
GS
Gefechtsstationen |
1-II 76mm Backwaffe AK-726
2-II Gerät 15A
3-II Zielverteilung
4-II MR 104 Funkmeßwaffenleitzentrale
5-II Fut B Funkmeßwaffenleitzentrale
6-II Kolonga Luftabwehr 30mm
7-II Raketenwaffenleitzentrale
8-II 76mm Schanzwaffe AK-726
|
GA-III
U-Jagd- und Minenabschnitt
|
2 x 12 Rohre Reaktive Wasserbombenwerfer RBU 6000 |
| 14 x Minen der Typen KB, KMD-2-1000, UDM-E, GM 3 |
| Feuerleitanlage "Burja 1159" für RBU 6000 |
| Torpedoschutzsystem BOKA-DU |
| System "Segment" zur Koordinierung des Einsatzes der UAW/Art.-Bewaffnung |
GS
Gefechtsstationen |
1-III Steuerbord - Richtstand
2-III Backbord - Richtstand
3-III Munitionsbunker II (Wasserbomben)
4-III Rechenzentrale GA III
|
GA-IV
Funk- und Funkmessabschnitt
|
Hydroakustische Anlage "MG 322T" |
| Unterwassertelefonie MG13 |
| Funk |
| Sender 3 x KW R 654 NR, 2 x R 675 und 1 x R 678 N |
| Sender UKW 3x R 619/1 |
| Schnellübertragung 1x R758, 1x R759 |
| SAS-Technik 2x T617-1 |
| Empfänger 1 x R 618/1 und 2x Wolna-K-1 |
| Funkmess |
| FM-Station "MR 302" |
| Artillerie-FM Station "Fut-B" und "MR-104" |
| Freund /Feind Kennungsanlage Nickel/Chrom und Nickel K |
| FM- und Waffenleitanlage 8Ä10 für Rakete RZ-13 |
| Aufklärungsstation "BISAN 4B" |
| Funkbojen MG409 |
| Infrarotanlage "Ogon 50" |
GS
Gefechtsstationen |
1-IV Visuelle Beobachtung6
2-IV Funktechnische Sicherstellung der Schiffsführung
3-IV Planchet
4-IV Funkraum
5-IV Funkmeßstation MR 302
6-IV Hydrostation Gas 1
7-IV Hydrostation Gas 2
|
GA-V
Maschinengefechtsabschnitt
|
2x Diesel "68B" à 8000 PS |
| 1x Gasturbine M8G 20000 PS |
| 3x Dieselgeneratoren |
| Schlingerdämpfungsanlage UKA 135 |
| 1 Dieselgenerator 100 kW |
| 1 Dieselgenerator 25 kW |
| Feuerlöschaurüstung |
| Lenzeinrichtungen |
GS
Gefechtsstationen |
BS-V Zentrale Maschine
1-V Schiffssicherungsgruppe Deck V (Leckwehr)
2-V Reservebefehlsstand
3-V Hauptbefehlsstand (Fahrpult, Turbinenpult, Pumpenpult)
4-V DGO = Dieselgeneratorenraum
5-V Rudermaschinenraum
|

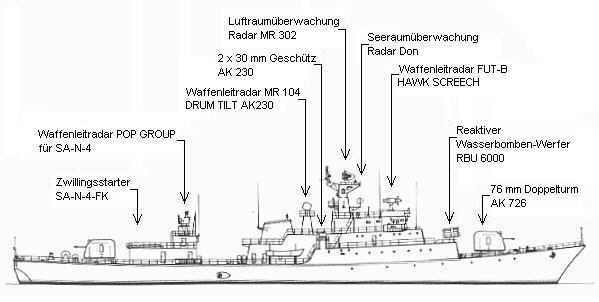

Anordnung der Bewaffnung
U-Jagd
Berechnung für den Angriff auf ein U-Boot
mit WABO-Werfern
Silhouette eines KSS
|
Links das Volksmarine-Logo
Rechts das U-Boot Abwehr-Logo
